Electrical troubleshooting manual
5 Series - E34 (518i, 520i, 525td, 525tds, incl. touring) Schematics Model year 1994

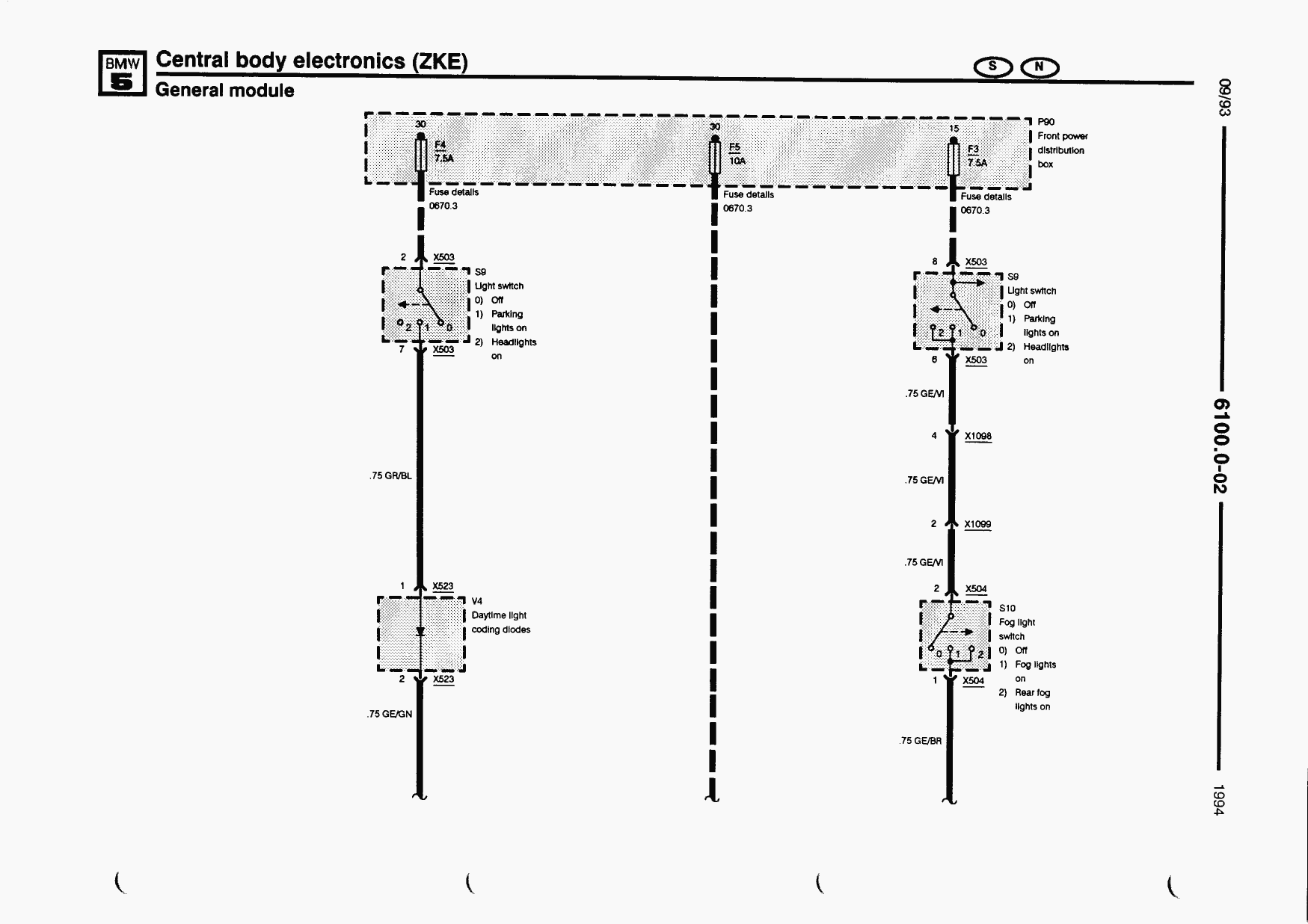

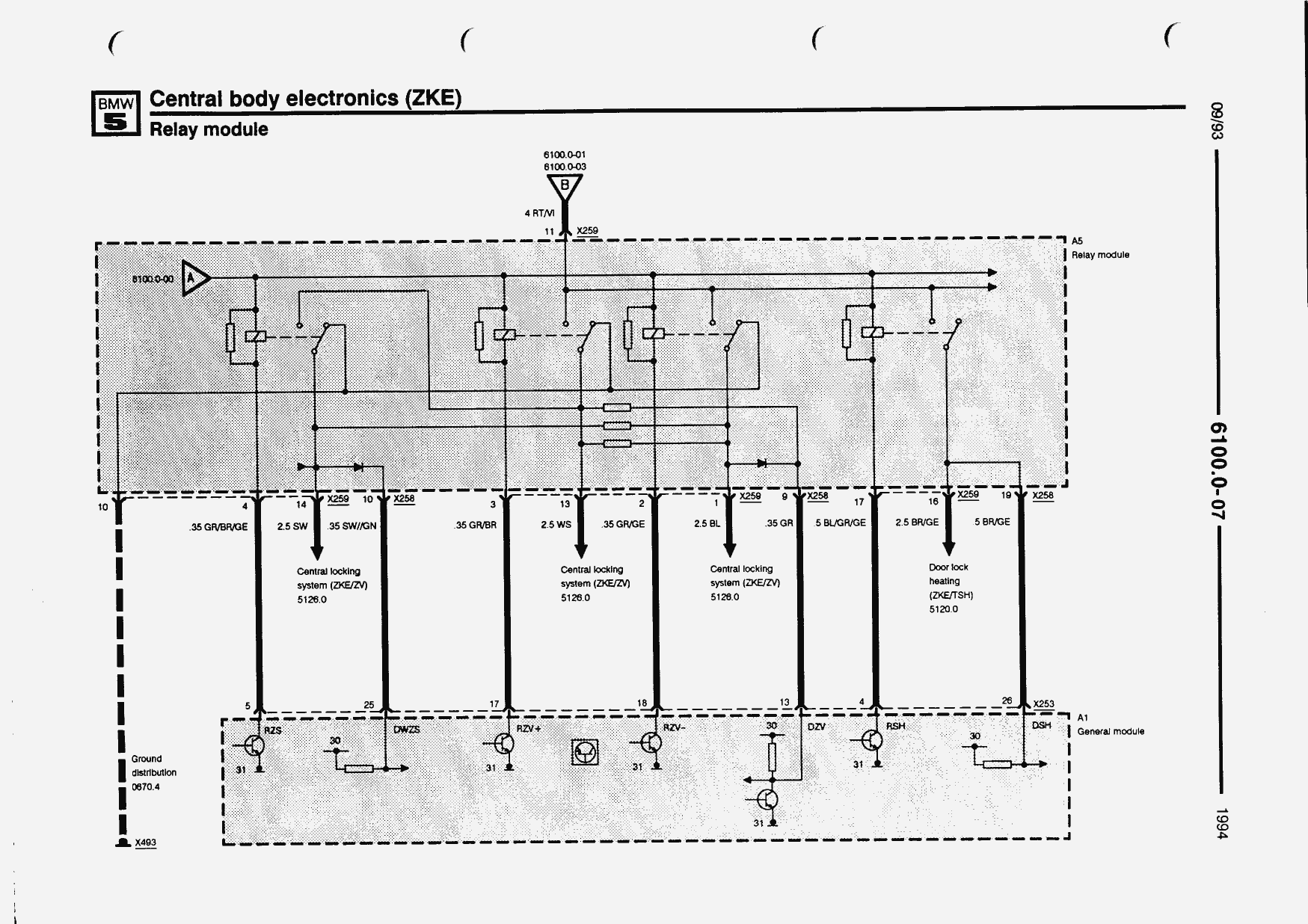

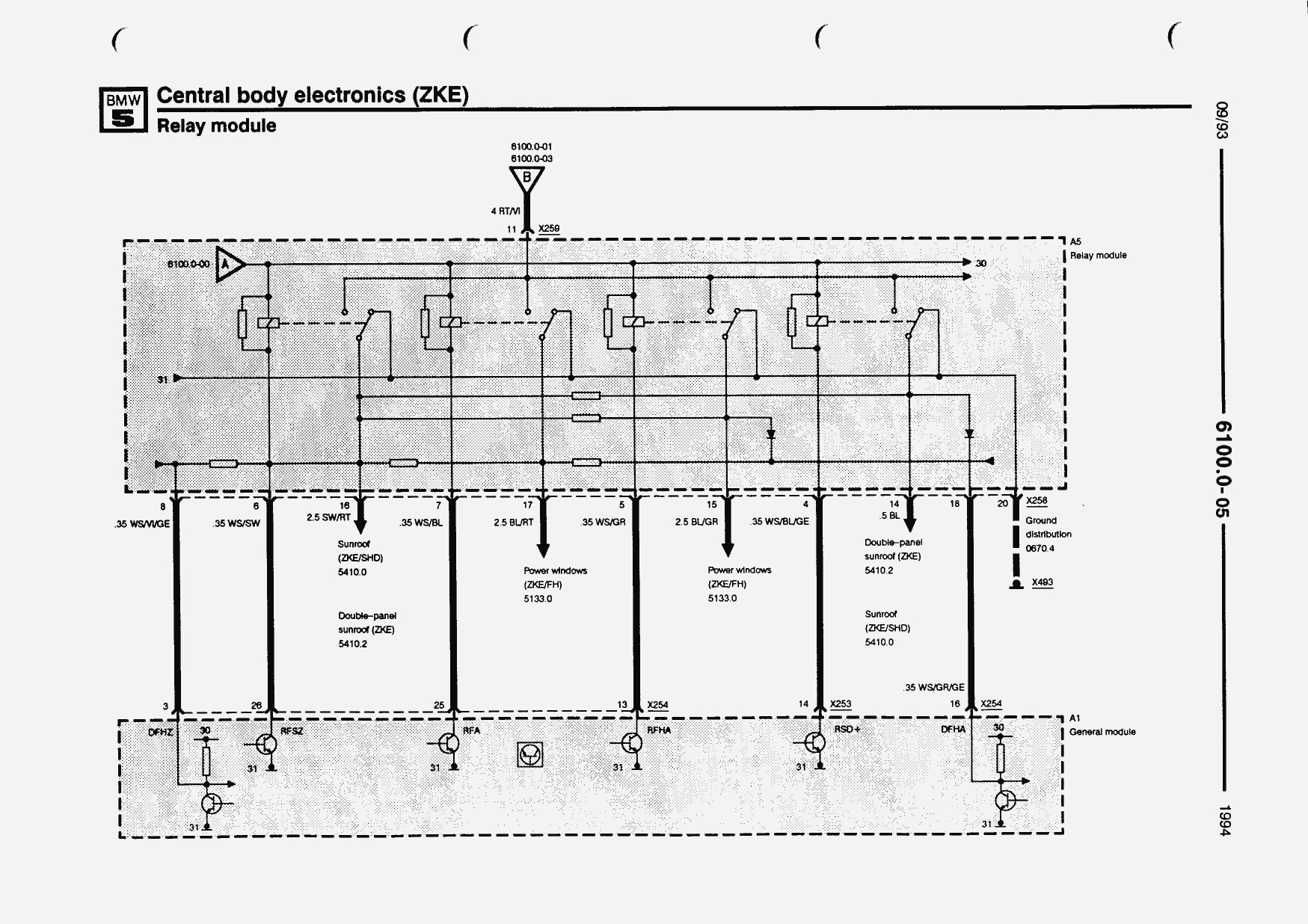

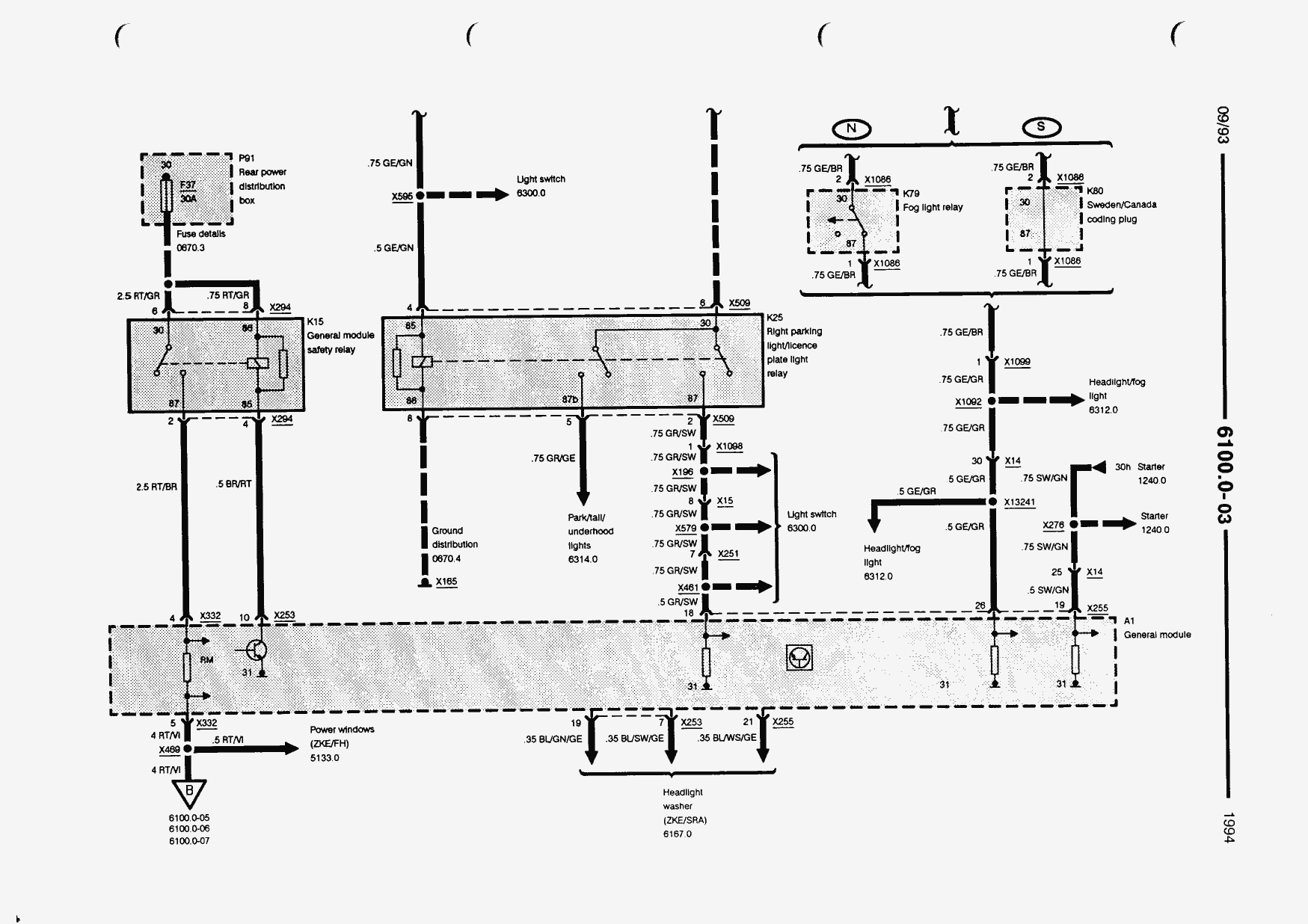

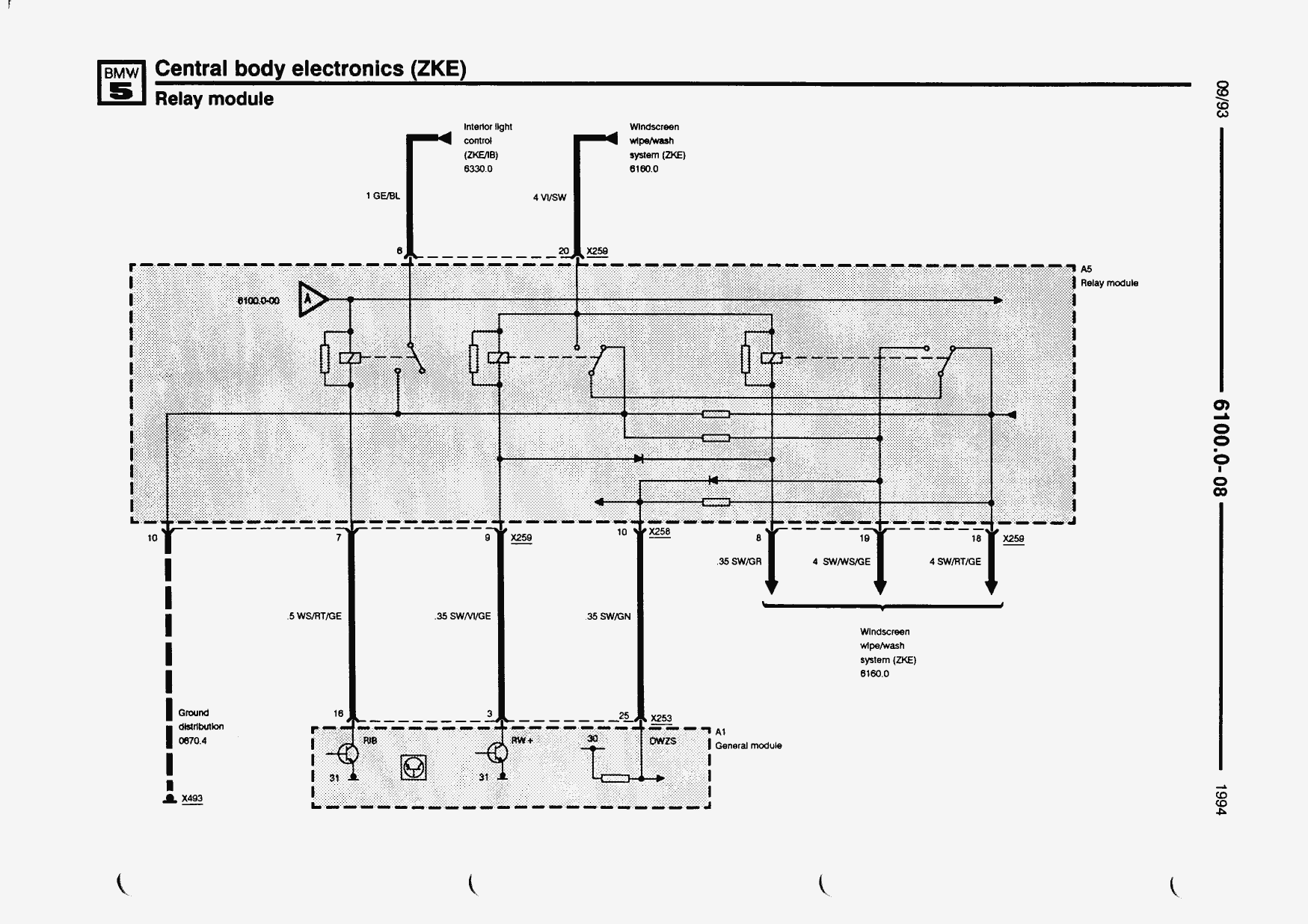

Central body electronics (ZKE)
Scheme 6100.0

Pin Assignment
A=X25326-pin, green
B=X25426-pin, white
C=X25526-pin, yellow
D=X3325-pin, white
E=X25820-pin, black
F=X25920-pin, white
Pin Assignment X253
PinTypeDescription/FunctionConnection
1AActivation, FH relay in RMRelay module (RM) Pin E3
2AActivation, FH relay in RMRelay module (RM) Pin E1
3AActivation, wiper relayRelay module (RM) Pin F9
4AActivation, TSH relay in RMRelay module (RM) Pin F17
5AActivation, relay arrestRelay module (RM) Pin F4
6not used
7ALock signalRear lid lock switch
8AOZV signal of ZVDWA module
9ACrash information outputCrash alarm generator
10AElectronic power fuseFuse relay
11EPosition signalInstrument cluster
12E/ATxD diagnostic linkDiagnostic connector
13EDiagnostic link for ZV relayRelay module (RM) Pin E9
14AActivation, SHD relay in RMRelay module (RM) Pin E4
15AActivation, IA relay in RMRelay module (RM) Pin E2
16AActivation, IB relay in RMRelay module (RM) Pin E7
17AActivation, relay lockRelay module (RM) Pin F3
18AActivation, relay unlockRelay module (RM) Pin F2
19AActivation, SRA relay fog lightSRA module
20not used
21not used
22AActivation, washer pump relayWasher pump relay
23ECrash sensorInertia switch
24ARxD diagnosis lineDiagnostic connector
25EDiagnosis line for wiper relay in RMRelay module (RM) Pin E10
Z6EDiagnosis line for door lock heatingRelay module (RM) Pin E19
Pin Assignment X254
PinTypeDescription/FunctionConnection
1not used
2ERear position sensorPosition sensor
3EDiagnostic link for FH/SHD relay in RMRelay module (RM) Pin E8
4EFH switch, FH passenger's side rear openPower window switch (FH)
5EFH switch, FH driver's side rear openPower window switch (FH)
6EFH switch, FH passenger's side openPower window switch (FH)
7ERear end position sensor, driver's sideEnd position sensor
8EFH switch, FH passenger's side closedPower window switch (FH)
9EEnd position sensor, passenger's doorEnd position sensor
10EFH switch, FH passenger's side rear closedPower window switch (FH)
11EEnd position sensor, driver's doorEnd position sensor
12EFH switch, FH driver's side rear closedPower window switch (FH)
13AActivation, FH relay in RMRelay module (RM) Pin E5
14not used
15not used
16EDiagnostic link for FH/SHD relay in RMRelay module (RM) Pin E18
17ESHD switch lift openSunroof switch (SHD)
18ESHD switch closeSunroof switch (SHD)
19ESHD switch slide openSunroof switch (SHD)
20EFH switch, FH driver's side openPower window switch (FH)
21EFH switch, FH driver's side closedPower window switch (FH)
22ERear end position sensor, passenger's sideEnd position sensor
23EFH switch, FH passenger's side rear closedPower window switch (FH)
24EFH switch, driver's side rear closedPower window switch (FH)
25AActivation, FH relay in RMRelay module (RM) Pin E7
26AActivation, FH relay in RMRelay module (RM) Pin E6
Pin Assignment X255
PinTypeDescription/FunctionConnection
1EPassenger's door contactDoor contact switch
2EDriver's door handle contactPower window switch (FH)
3ERear door contactDoor contact switch
4ESwitch stage 1 , 2, single wipeWiper switch
5ESwitch position, intermittent wipeWiper switch
6ESwitch position, washWiper switch
7EDetection, lockInfrared module
8ESwitch position, intensive washWiper switch
9ETerminal 15 for GMFuse
10ETerminal R for GMFuse
11EDetection, lockCentral locking drive
12not used
13not used
14E MSedan: Front position sensor Touring: GroundPosition sensor Ground connection
15EDriver's door contactDoor contact switch
16EDetection, arrest/unlockInfrared module
17EDetection, unlockCentral locking drive
18EParking light detectionLight switch
19ETerminal 50 load cutoutStarter
20EDetection, lockCentral locking drive
21EDiagnosis line for SRA moduleHeadlight washer system module
22EReset contactWiper motor
23EDetection, unlockCentral locking drive
24EDetection, arrest/unlockLock contact, driver's/passenger's door
25not used
26EDetection, fog lightFog light switch
Pin Assignment X332
PinTypeDescription/FunctionConnection
1EB+ for GM electronicsRelay module (RM)PinFS
2EGround for GM electronicsGround connection
3not used
4EElectronic fuseFuse relay
5EElectronic fuseRelay module (RM)PinF11
Pin Assignment X258
PinTypeDescription/FunctionConnection
1EActivation, FH relay in RMGeneral module (GM) Pin A2
2EActivation, FH relay in RMGeneral module (GM) Pin A15
3EActivation, FH relay in RMGeneral module (GM) Pin A1
4EActivation, SHD relay in RMGeneral module (GM) Pin A14
5EActivation, FH relay in RMGeneral module (GM) Pin B13
6EActivation, FH relay in RMGeneral module (GM) Pin B26
7EActivation, FH relay in RMGeneral module (GM) Pin 25
8ADiagnosis line for FH/SHD relay in RMGeneral module (GM) Pin B3
9ADiagnosis line for ZV relayGeneral module (GM) Pin A13
10ADiagnosis line for wiper and ZV relayGeneral module (GM) Pin A25
11AActivation, FH motor drives passenger's sidePower window motor (FH)
12AActivation, FH motor drives passenger's sidePower window motor (FH)
13AActivation, FH motor drives passenger's sidePower window motor (FH)
14AActivation, SHD motorSunroof motor (SHD)
15AActivation, FH motor driver's sidePower window motor (FH)
16AActivation, FH motor drives driver's side and SHDPower window/sunroof motor
17AActivation, FH motor drives driver's sidePower window motor (FH)
18ADiagnosis line for FH/SHD relay in RMGeneral module (GM) Pin B16
19ADiagnosis line forTSHGeneral module (GM) Pin B26
20MGround for power windows and SHDGround connection
Pin Assignment X259
PinTypeDescription/FunctionConnection
1AActivation, actuator drivesCentral locking actuator drives
2EActivation, relay unlockGeneral module (GM) Pin A18
3EActivation, relay lockGeneral module (GM) Pin A17
4EActivation, relay arrestGeneral module (GM) Pin A5
5ATerminal 30 for GMGeneral module (GM) Pin D1
6AActivation, IB lightsInterior lights (IB)
7EActivation, IB relayGeneral module (GM) Pin A16
8EActivation, wiper relay (stage 2)Wiper switch
9EActivation, wiper relay (stage 1)General module (GM) Pin A3
10MGround for wiper and interior lightGround connection
11EB+ for RM function circuitsGeneral module (GM) Pin D5
12MGround for central locking systemGround connection
13AActivation, actuator drivesCentral locking actuator drives
14AActivation, actuator drivesCentral locking actuator drives
15ETerminal 30 for RM control circuitsFuse
16AActivation, TSH heatingDoor lock heating (BH)
17EActivation, TSH relayGeneral module (GM) Pin A4
18AB+ for wiper motor stage 1Wiper motor
19AB+ for wiper motor stage 2Wiper motor
20EActivation, wiper relay in RMWiper relay
E = Input, A = Output, M = Ground
